一、產品簡介
DTBS系列潷水器由宜興市有限公司技術部與機械部第六設計院、無錫704所合作，對德國巴伐利亞洲、德爾斯諾環信公司的潷水器消化吸收，經過多年數多次技術性深度改進，開發研制的新型產品。自投放市場以來，通過長期運行取得了較好的處理效果，深受用戶的一致好評。繼后在2001年經我公司技術部認真研究對該產品在技術上進行更合理的改進，使該產品更提高了使用壽命，不易損壞、維護管理方便，該產品屬我公司第二代新產品。

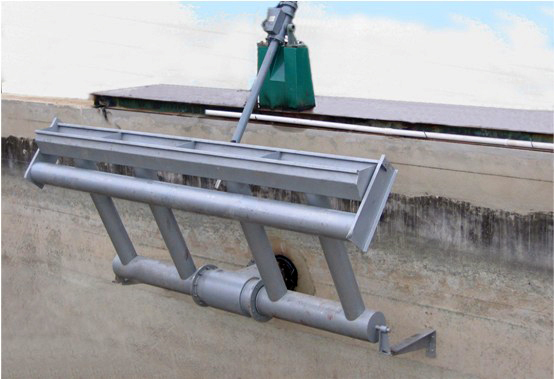

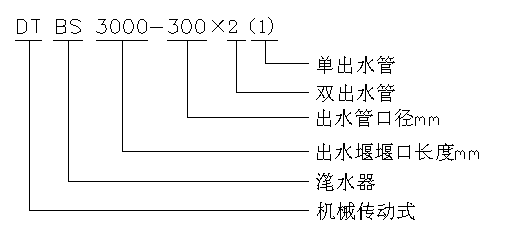

二、型號意義
三、產品用途
DTBS系列潷水器可廣泛用于城市污水、造紙工業、紡織印染、石油化工、制革、制藥、啤酒、汽車涂裝等許多行業的環境污染治理工程，是間歇式活性污泥法處理工藝不可缺少的新型排水裝置，也可用于各種污泥濃縮工藝中的排水裝置。
四、產品特點
1、出水水質好
獨特的薄潷式潷水設計，運行時堰口下的液面不起任何波動，層次分清；再由單獨的浮筒擋渣結構設計，杜絕反應池內的漂浮物、浮渣進入排水系統，以確保出水水質達到佳狀態。
2、自動化程度高
本機配有單獨控制電柜1只，于整個處理工藝中心控制連接，能根據程序編制自動啟動開始潷水，到了規定的液位，一定的出水量，自動回升至啟動點，進入待機狀態。等下一個周期開始，無需人員操作，節省操作費用。
3、節能、安靜無噪音
占地面積小、工程投資少、運行能耗低，采用雙級行星擺線針輪減速機驅動，無噪音；設置空氣導管，排除管路滯氣波動帶來的噪聲。
4、易安裝維護
設備由每件元件組裝而成，運輸中可由聯接螺栓、銷軸、折線幾部分。組裝時聯接固定便可投入運行，安裝簡單、維護容易。
5、使用壽命長
采用全不銹鋼（1Cr18Ni9Ti）材料制作，且有外觀漂亮、耐腐蝕等優點。出水管浮動接頭，采用新型機械密封材料，使用壽命長，正常運行中不易損壞、磨損。
6、適用范圍廣。
整個污水工藝在運行中，具有較大的活動性和可調性，以適應水質、水量、液位的變化。
五、結構說明
使用CAD技術來設計本體，以確保本體具有高效率和最小磨損，能進行平穩運行。
機械傳動件，移動螺帽采用銅合金材質設計，經嚴格加工平衡，使其達到較大光滑度，防止于絲桿咬死或脫落現象，使其磨損減至最低限度，而較大限度地延長其配件的使用壽命。
專門為潷水器設計和制造的機械傳動件于擺線針輪減速機同軸，且軸的懸伸盡量短，可減少振動，延長密封件和軸承的使用壽命。
出水動管兩個獨立的機械密封，串聯安裝，獨立工作，以提供雙重密封。
機械傳動件檢查窗用來調正行程定位器的間距，及檢修與維護。
電控裝置內設有機械故障及電流過載各種保護元件。
六、運轉方向
從俯視方位看，電機順時針方向旋轉為正向運行，潷水器下降開始潷水，電機逆時針方向轉為反向運行，潷水器回升。
七、電氣說明
1、額定電壓、額定頻率
DTBS系列潷水器電機的額定電壓為380V，額定頻率為50HZ，電柜裝置控制電源的額定電壓為220V，額定頻率為50HZ。
2、兩地控制
潷水器配套電柜為現場控制電柜，便于調試、檢修，正常運行由中心控制直接操作，安裝時輸入控制信號線。
3、潷水器自動控制原理圖（由發貨時隨機配備）。

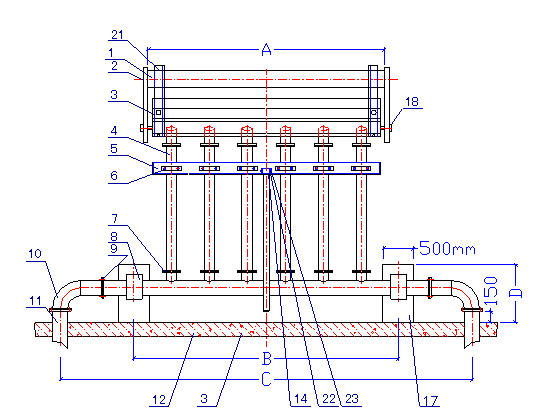

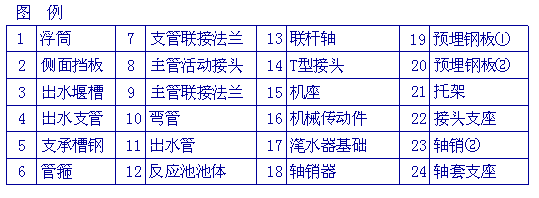

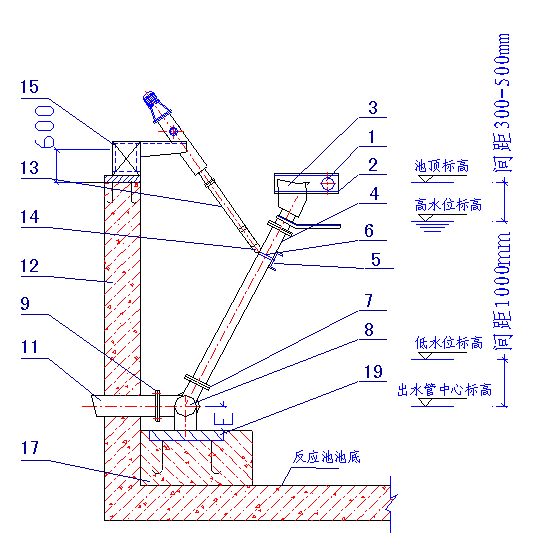

八、潷水器安裝總圖
九、潷水器出口法蘭尺寸圖及尺寸表

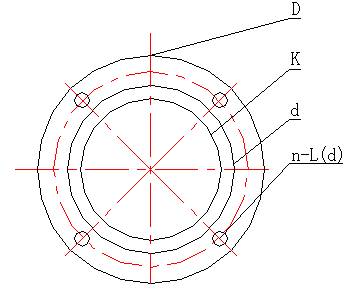

法蘭尺寸圖
法蘭尺寸表
序號 | 潷水器型號 | 出水管口徑 (mm) | 法 蘭 尺 寸 | |||
D | K | d | n-L(d) | |||
1 | DTBS-2000-250×1 | 250 | 395 | 350 | 319 | 12-22 |
2 | DTBS-3000-300×1 | 300 | 445 | 400 | 370 | 12-22 |
3 | DTBS-4000-250×2 | 250 | 395 | 350 | 319 | 12-22 |
4 | DTBS-5000-300×2 | 300 | 445 | 400 | 370 | 12-22 |
5 | DTBS-6000-350×2 | 350 | 505 | 460 | 420 | 16-22 |
6 | DTBS-7000-350×2 | 350 | 505 | 460 | 420 | 16-22 |
7 | DTBS-8000-350×2 | 350 | 505 | 460 | 420 | 16-22 |
8 | DTBS-9000-400×2 | 400 | 565 | 515 | 480 | 16-26 |
9 | DTBS-10000-400×2 | 400 | 565 | 515 | 480 | 16-26 |
十、安裝事項
1、對照發貨清單，檢查組合件，另配件有無缺損。
2、熟悉設備安裝總圖。
3、 先將潷水器聯接的出水器固定好，按圖紙要求焊接法蘭。法蘭中心于上部機座中心必須垂直，法蘭端面保證機應的水平及平衡度，法蘭眼孔按要求保證其相應對稱。
4、固定機座。先找出與出水管中心相垂直的中心線，與機座中心相對，校正機座平衡度，內側平面與法蘭端面在同一平行線，再固定焊接保證相應的強度。
5、 安裝機械傳動裝置。用軸套聯接機械傳動裝置，用螺栓固定在機座上，校正其平衡度及垂直度后，擰緊聯接螺絲。
6、 將潷水器在反應池內組裝好，把潷水器出水管法蘭與池體出水管法蘭用螺栓聯接固定，提升潷水器到一定高度用聯桿聯接潷水器的支撐點和機械傳動件的推桿。
7、 安裝機配電柜。電柜應固定于機械傳動件側面，間距為200～400mm，聯接電柜到機械傳動件的控制線，按圖線要求。
8、 采用臨時電源啟動潷水器，正向運行到潷水高度的最低點（根據反應池的工藝設計要求）停止，打開機械傳動件的下端檢查窗，調節下限行程開關觸點在停止位置并固定。再啟動反向運行，到潷水器待機高度（潷水器堰口離反應池最高水面300mm），打開機械傳動件上部檢查窗，調正上限行程開關的觸點在停止狀態。
