用途

    ZCCG型垂架式中心傳動刮泥機適用于中心進水、周邊出水、中心排泥的中、大型池徑的輻流式沉淀池，主要用于的城鎮污水處理廠二次沉淀池的排泥。

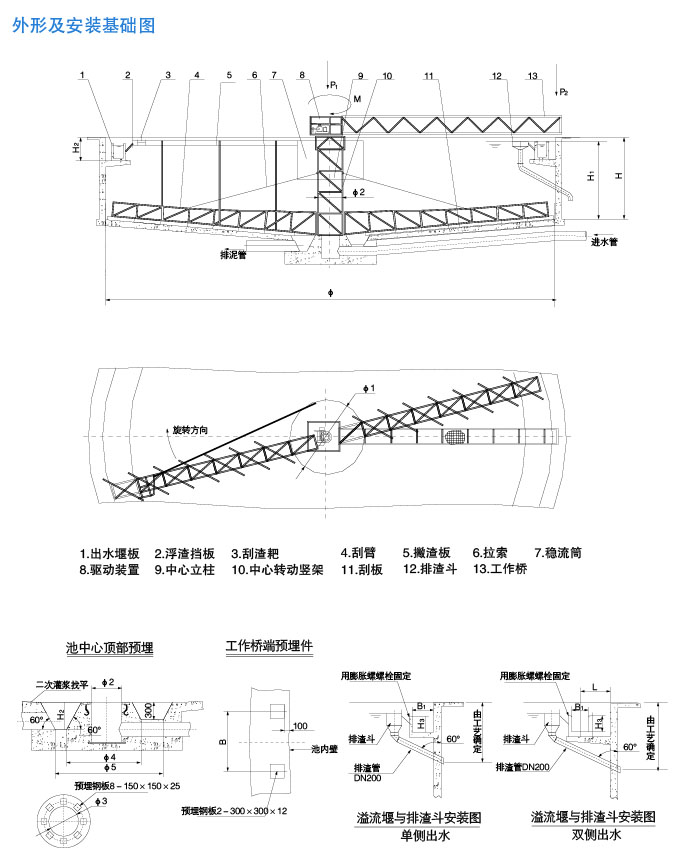

    結構及工作原理

    該設備采用中心傳動、垂架式，污水從進水管流入導流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置帶動中心豎架旋轉，并帶動刮臂及刮泥板轉動，將污泥從池周刮向中心集泥槽后，靠池內靜水壓由排泥管排出池外，水面的浮渣通過撇渣裝置撇向池邊，再由刮渣耙刮進排渣斗內排出池外；而上清液則通過三角形出水堰板溢入出水槽內排出。

    主要特點

    1、工作橋采用半橋式，其材質可采用碳鋼或不銹鋼結構。
    2、驅動裝置采用斜齒輪減速機與蝸輪減速機相組合，保證輸出扭矩及轉速,傳動效果高。
    3、減速機內設有過力扭矩保護裝置，運轉安全可靠。
    4、設備操作簡便，可直接就地/遠程控制設備的運行。

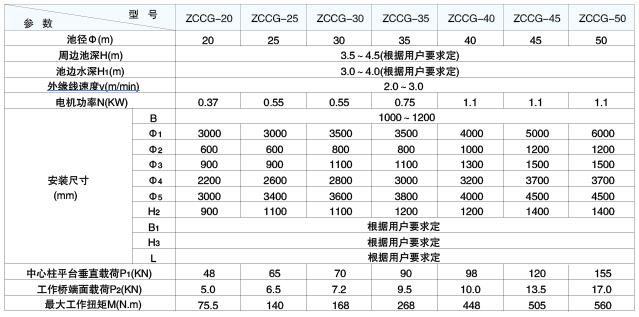

    型號說明
