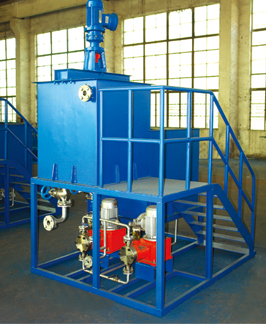

(一)、WA型加藥裝置
WA-I型II型加藥裝置參數表
攪拌機型號 | WA-I | WA-II | |||||
投加流量L/h(壓力1Mpa以內) | 50 | 80 | 100 | 50 | 100 | 200 | |
計量泵功率kw/h(380V電壓) | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.55 | |
攪拌機功率kw/h(220V電壓) | 0.37 | 0.37 | 0.55 | 0.37 | 0.55 | 0.75 | |
攪拌桶直徑 | Φ | 800 | 1000 | 1200 | 800 | 1000 | 1200 |
攪拌機機架寬 | A | 1000 | 1200 | 1400 | 1350 | 1350 | 1400 |
存藥箱寬 | A1 | 500 | 600 | 700 | 500 | 600 | 700 |
存藥箱高 | H1 | 800 | 1000 | 1000 | 800 | 1000 | 1000 |
桶距平臺高 | H2 | 200 | 200 | 250 | 200 | 200 | 250 |
存藥箱長 | B | 1000 | 1300 | 1500 | 1000 | 1300 | 1500 |
溢流管 | DN1 | 25 | 25 | 40 | 25 | 40 | 40 |
放空管 | DN2 | 25 | 25 | 25 | 25 | 25 | 25 |
出藥液口 | DN3 | 15 | 15 | 15 | 15 | 15 | 15 |
WA-I型外型圖
WA-II型外型圖
說明：1、如不用計量泵投加可用水射器和轉子流量計代替。
2、計量泵要并入自控制系統時要另選機型。
3、II型存藥箱可作一用一備，也可分別存放投加兩種藥劑。
（二）、JY仿美加藥裝置
1、工藝結構說明：
JY加藥裝置有三種型號，都由三大部份組成：
a.JY 攪拌系統 b.溶液槽 c.計量投加設備
現分別論述如下：
（1）JY-I、II型工藝說明：
攪拌機：是采用推進式葉輪攪拌，葉輪為三葉輪式，葉輪和攪拌軸一般采用不銹鋼制造，特殊情況下也可以制造成玻璃鋼，其作用是使投加的溶質和水（溶劑）按照一定的比例配制后使其能充分混合。
溶液槽：用于存放已經攪拌的溶液，供投加裝置使用，同時保證投加設備可以連續工作。
計量投加裝置：采用不銹鋼計量泵，流量可無級定量調配，直供投加點使用。
（2）JY-III型工藝說明：
攪拌機：有攪拌槽和攪拌裝置組成。攪拌槽內襯玻璃鋼，攪拌方式采用推流式葉輪攪拌，其作用是將投加的溶質與水（溶劑）按照一定的比例配制后能夠得到充分混合。
溶液槽：有正、副溶液箱二組構成，正溶液箱為設備正常工作時連續使用，副溶液箱為非連續投藥情況中備用，使投藥過程可以連續運行，溶液箱和攪拌槽都是獨立的系統，均可以獨立使用。正副溶液箱也可分別存放兩種藥劑，某種場合可以同時投加。
計量投加裝置：兩溶液箱的溶液，采用流量計計量，塑料泵投加，并均與其中任何一只單獨使用。也可選用大流量計量泵投加，根據要求定選。
2、規格性能表：
項目 型號 | 外形尺寸 （長×寬×高） （毫米） | 藥劑投 加 量 （升/時） | 投 加 方 法 | 攪拌機 功率 （千瓦） | 計量泵 功率 （千瓦） | 攪拌槽 功率 （升） | 溶液槽 容積 （升） |
JY-I | 1350×1350×2000 | 0~20 | 計量泵 | 0.37 | 0.37 | 500 | 600 |
JY-II | 1350×1350×2000 | 0~200 | 計量泵 | 0.37 | 0.37 | 500 | 1000 |
JY-III | 2200×1400×2200 | 0~1000 | 塑料泵及 流量計 | 0.37 | 0.18 | 600 | 500＋1200 |
JY-I型加藥裝置安裝圖
JY-II型加藥裝置安裝圖
JY-III型加藥裝置安裝圖
設備選用及使用說明：
一、選用時首先要根據投加溶液量來確定選用規格，再根據投加點要求，確定投加點方式，投加方式可參考說明書使用示意，一般選用兩臺，其中一臺工作，一臺備用。（選用III型時，可以不考慮備用）
二、使用時，首先在攪拌槽內注入水（溶劑）定量加入藥劑或溶質，啟動攪拌機，根據溶液和溶質攪拌要求。待攪拌完成后關閉攪拌機，打開閘閥把攪拌液放入溶液槽內。將計量泵調到所需投加藥量，可以開始投藥工作。在投藥過程中，攪拌機和計量泵系統可以同時工作，以達到連續投藥的效果。在連續工作時注意：溶液攪拌槽內的攪拌液放入溶液槽外設有視鏡，應該注意液面高度不得超過境界線上。
三、設備只需放置在平整的地坪上即可投入工作，可放置在室內或室外，但是本設備在操作使溫度不能低于零下5度，否則應該考慮設備保溫。
（三）ZJ型自動加藥裝置
1、適用范圍：
（1）給水凈化處理過程中，用于溶液硫酸鋁、明礬、堿式氯化鋁、硫酸亞鐵、三氯化鐵等混凝劑和投加。
（2）在鈉離子交換法進行水質軟化中，用于制備食鹽、再生溶液。
（3）在污水處理的氣浮、沉淀工藝中，用于硫酸鋁、堿式氯化鋁、硫酸亞鐵、三氯化鐵等的溶解和投加。
（4）其他水處理中，如中和、水質穩定、鍋爐水處理等用于溶解固體氫氧化鈉、氫氧化鈣、蘇打以及磷系、鉬系等鹽類化合物。
（5）給水消毒時，可用制備和投加漂白粉消毒液。故本機不但可用于水處理混凝沉淀、也可以用水的消毒。
2、主要特點：
（1）在藥劑室和藥液室之間設置了過濾裝置，因而藥液在進入藥液室前進行了過濾，除去了藥劑溶解后遺下的殘渣，免去了一般投藥設備，被殘渣堵塞投配管道的弊端，保證了整個藥液投加系統正常的進行工作。
（2）利用水泵的循環水系統不斷的對藥劑進行淋濾直至藥劑全部溶解為止。
（3）該機高度低，占地小，安裝移動都放便。就位后，只要接上水、電即可使用，操作管理簡單，將大大地減少操作人員的勞動強度。
（4）該機還裝有過濾裝置的反沖洗系統，這就使過濾裝置的正常運行有了可靠的保證。
3、ZL設計參數：
序號 | 型號 | 有效 容量 （升） | 電動機功率 | 尺 寸 | 設備總重 | 反沖洗出水管D1 | 溢流出水管D2 | 進水管D3 | 輔助沖洗管 D4 | 投藥管D5 | |||||||
L1 | L2 | L | M1 | M2 | M | H | h | ||||||||||
1 | ZJ-500型 | 500 | 0.75 | 83 | 1100 | 1183 | 100 | 928 | 1028 | 1400 | 950 | 864 | 50 | 50 | 20 | 20 | 20 |
2 | ZJ-650型 | 650 | 0.75 | 83 | 1200 | 1283 | 100 | 978 | 1078 | 1400 | 950 | 1040 | 50 | 10 | 20 | 20 | 20 |
3 | ZJ-800型 | 800 | 0.75 | 83 | 1300 | 1383 | 100 | 1128 | 1228 | 1400 | 950 | 1304 | 50 | 10 | 20 | 20 | 20 |
4 | ZJ-1000型 | 1000 | 1.1 | 83 | 1580 | 1663 | 100 | 1200 | 1300 | 1500 | 950 | 1600 | 65 | 65 | 25 | 25 | 25 |
5 | ZJ-1500型 | 1500 | 1.1 | 83 | 1750 | 1833 | 100 | 1600 | 1700 | 1500 | 950 | 2200 | 65 | 65 | 25 | 25 | 25 |
6 | ZJ-2000型 | 2000 | 1.1 | 83 | 2100 | 2183 | 100 | 1800 | 1900 | 1500 | 950 | 4040 | 65 | 65 | 25 | 25 | 25 |
ZJ型外形圖:
（四）JYZ型全自動加藥裝置
（四）JYZ型全自動加藥裝置
1、概述：
環境保護產業是門新型產業，基礎薄弱，不能適宜日益發展的環境保護事業的需要和市場的競爭，它的進一步發展也面臨著嚴峻的挑戰隨著科學技術的發展，高新技術，計算機工程，生物工程，系統工程環境污染控制中心也開始得到應用，使得的環境保護產業向著自動化、智能化的方向發展，全自動加藥裝置使得污水處理完全實現自動化、智能化。
2、系統工作原理：
（1）系統構成：
該系統主要有傳感器、控制器、管理機、加藥裝置及手動控制五大部分組成，采用上、下位機進行處理。
（2）工作原理：
〈1〉傳感器：包括流量計、溫度傳感器、PH值探頭、液位機、濁度、堿度、溶解氧探頭等，將非電量轉變?yōu)殡娦盘査腿肟刂茩C，同時可根據用戶實際情況配置相應的傳感器。
〈2〉控制機：以單片機8031為核心，通過信號處理單元，將傳感器發出的各種信號輸出單片機系統，根據流量的大小，前后饋PH值或濁度、堿度、溶解氧的大小等參數進行計算并發出控制信號，控制執行機構，改變投藥的多少，實際污水的處理自動控制，同時可將功贖罪采集的數據及執行機構的情況通過串行通訊接口送入管理機。
〈3〉管理機：由一臺AST386計算機和一臺打印機組成，計算機在監視器上可顯示系統平面流程圖，報警記錄及各控制參數，同時可按照一定格式打印出報表文件打印間隔可隨意設定（根據用戶要求配置）。
〈4〉加藥裝置：加藥裝置有五大部分組成：攪拌機、溶液槽、貯藥液槽、計量投加裝置和水質檢測裝置。
A、攪拌機：有電極和攪拌裝置組成，它固定在溶液槽上。
B、溶液槽：其作用是供投加的溶質和水（溶劑）按照一定的比例配置啟動攪拌機，使其充分混合。（如果藥劑已經配置好則不必配攪拌機和溶液槽）。
C、貯藥槽：用于存放已經攪拌好的溶液供投加設備用。
D、計量投加裝置：投藥是采用計量泵投加通過控制機發出的信號來調節計量泵直接調速電機的轉速，從而控制加藥的大小。
E、水質檢測裝置：（根據用戶的需要配上不同的探頭）：通過各種傳感器將水質的參數轉換成電信號送入計算機，采用前后饋測量控制保證水質達到要求，同時將自來水引入定時對各種探頭必要的沖洗，以保證探頭的靈敏度。
〈5〉手動控制部分：在控制機出現故障時，手動部分將傳感器的信號直接采用LED顯示，通過手動開啟和調節執行結構來完成污水處理的手動系統。
3、主要技術指標：
（1）實現顯示現場平面流程圖及各檢測參數。
（2）實現顯示PH值、濁度、堿度、溶解氧、流量、液位等趨勢曲線圖和棒狀圖。
（3）實現顯示的警記錄及歷史記錄。
（4）PH值測近精度為0.1PH，其他可根據用戶的實際要求可配置不同精度的傳感器。
（5）可即時或定時打印出PH值、濁度、溶度、堿度、溶解氧、流量、溫度、液位置、加藥量等參數的報表文件，打印間隔可任意選。
（6）可根據用戶的要求任意設定排放污水的PH值等。
（7）可根據用戶的實際對PH值、濁度、堿度、溶解氧、流量、溫度、液位置、加藥機構等的測控點進行擴展。
4、備注：
（1）簡易型系統不帶管理機及打印機、不具有技術指標中第1、2、3、5條功能，只完成測量，加藥的自動控制。
（2）原理圖七適用于PH值的自動控制，同樣適用污水的濁度、堿度、溶解氧等自動處理。
（3）原理圖八適用于流量大小的自動控制。
加藥裝置安裝圖
